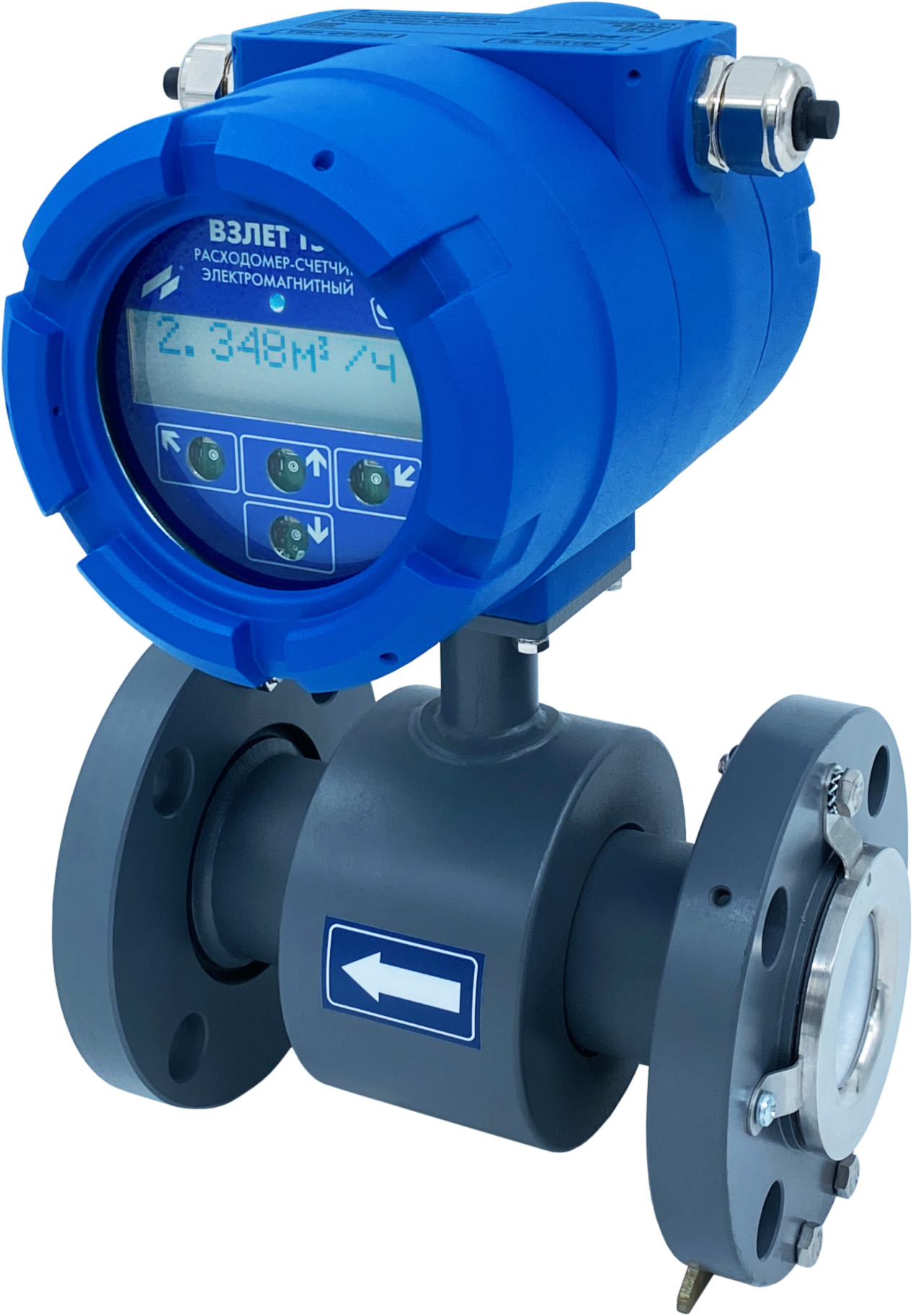

ВЗЛЕТ ТЭР

Импортозамещение Популярное

Расходомер-счетчик электромагнитный для высокоточного и стабильного измерения расхода и объема различных жидкостей в технологических процессах промышленных предприятий

Исполнения по назначению:

Взлет ТЭР Ох — общепромышленное исполнение;
Взлет ТЭР Ах — агрессивостойкое исполнение;

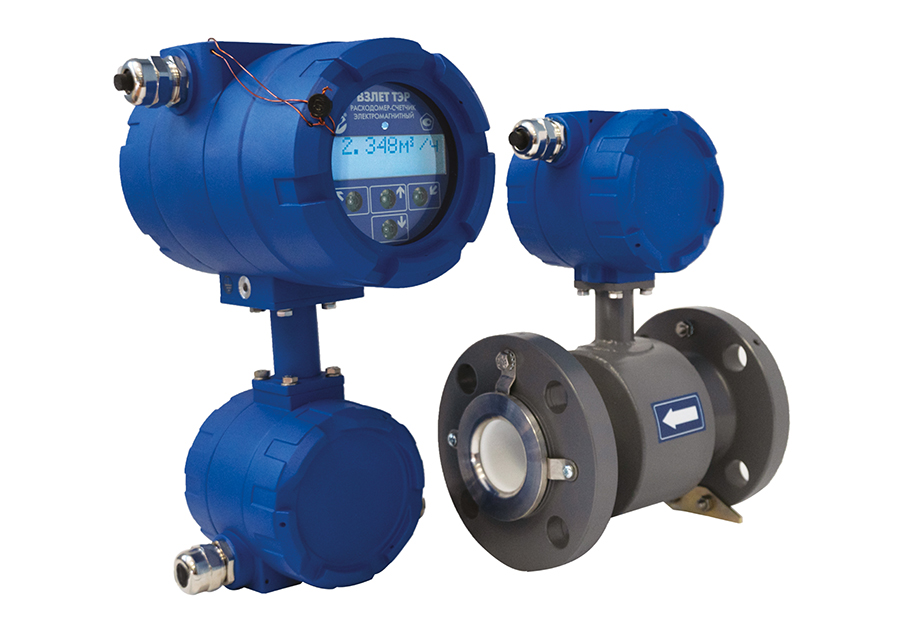

Также выпускается в раздельном исполнении.

Тип присоединения:

Взлет ТЭР хС — «сэндвич» (DN 10 и DN 15);
Взлет ТЭР хФ — фланцевое (от DN 20 до DN 300).

Погрешность измерения:

±0,35% — основная относительная в диапазоне расходов от 0,03×Q_{v наиб} до Q_{v наиб};
±0,35% — основная приведенная в диапазоне расходов от 0,001×Q_{v наиб} до 0,03×Q_{v наиб};
повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

расчет массового расхода и массы при введении в прибор значения плотности жидкости;
высокая точность, стабильность и повторяемость результатов измерения;
измерение расхода и объема реверсивного потока;
контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
режим дозирования;
использование различных материалов электродов (нержавеющая сталь, титан, тантал);
возможность монтажа на полимерные трубы без заземляющих колец;
установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.

Вывод информации:

на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
в виде импульсов с нормированным весом на два универсальных выхода;
гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);
HART (по заказу).

Технические характеристики:

Характеристика	Значение
Номинальный диаметр, DN	10	15	20	25	32	40	50	65	80	100	150	200	300
Наибольший измеряемый средний объемный расход жидкости, Q_{v наиб}, м³/ч	2,83	6,37	11,32	17,69	28,98	45,28	70,75	119,6	181,1	283,0	636,8	1132	2547
Давление в трубопроводе, МПа	не более 4,0 по заказу для фланцевого исполнения
Удельная электропроводность жидкости, См/м	не менее 5×10^-5
Диапазон температуры жидкости при футеровке, °С: - фторопластом - полиуретаном	от минус 10 до 150 от минус 5 до 70
Диапазон температуры окружающей среды, °С	от минус 40 до 70
Степень защиты	IP67
Напряжение питания, В	=24
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес. - Взлет ТЭР ОС/ОФ - Взлет ТЭР АС/АФ	24 15

Массогабаритные характеристики для ВЗЛЕТ ТЭР Ох и ТЭР Ах:

DN	10	15	20	25	32	40	50	65	80	100	150	200	300
Длина проточной части, мм	93	93	150	200	200	200	200	200	200	250	270	340	500
Высота расходомера, мм	240	240	270	280	290	300	315	325	340	370	430	493	607
Масса (не более), кг	3,4	3,5	5,6	6,2	7,7	8,6	10,1	11,5	13,6	19,7	33,2	52	98

Электромагнитные расходомеры Взлет ТЭР входят в «Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства»

В ассортименте Взлет можно подобрать аналоги расходомеров, уровнемеров и других средств учета и контроля сред иностранных производителей.

Взлет ТЭР замещает электромагнитные расходомеры:
